在現代大型工業廠房、體育場館、交通樞紐等建設中，高空鋼結構以其跨度大、強度高、施工速度快等優點被廣泛應用。然而，高空鋼結構的安裝、定位與校正測量工作，一直是施工測量中的重點和難點。傳統測量方法依賴人工作業，存在效率低、風險高的問題。全站儀免棱鏡測量模式的出現，為這一領域帶來了革命性的變革，極大地提升了測量的安全性、效率和精度。

一、 傳統測量方法的局限性與挑戰

在高空鋼結構測量中，傳統方法主要依賴測量人員佩戴安全帶，攀爬至鋼結構構件上放置棱鏡。這種方法存在明顯的弊端：

1. 安全風險極高： 高空作業本身就伴隨著墜落風險，測量人員需要在復雜的鋼梁、節點間移動和駐留，安全隱患巨大。

2. 效率低下： 每次測量都需要人員上下攀爬、對中整平棱鏡，耗時費力，嚴重制約施工進度。

3. 測量盲區多： 對于懸挑、跨度大或位置極其危險的構件，人員可能無法到達，導致數據缺失，影響整體安裝質量。

4. 對施工干擾大： 人員的頻繁上下會干擾其他工種（如焊工、吊裝工）的連續作業。

二、 免棱鏡模式的工作原理與技術優勢

免棱鏡全站儀采用相位法或脈沖法測距技術，通過向目標發射激光束并接收其反射信號來計算距離，無需合作目標（棱鏡）。這一特性使其在高空鋼結構測量中展現出巨大優勢：

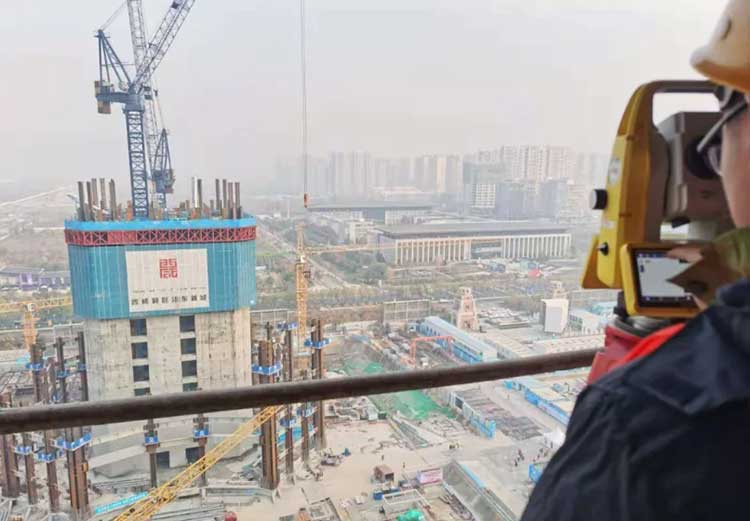

1. 本質安全，風險可控： 這是最核心的優勢。測量人員可以安全地站在地面或穩定的平臺上，遠程對高空任意可見點進行測量，徹底消除了高空作業的風險，實現了“測量不上高”。

2. 效率倍增，快捷靈活： 觀測者只需瞄準目標點，按鍵即可瞬間獲取三維坐標。對于大批量的螺栓球節點、焊縫位置、構件變形監測等，效率提升數倍乃至數十倍。它能夠快速復核構件的安裝就位情況，指導吊裝機械進行微調。

3. 突破局限，無接觸測量： 能夠輕松測量人員無法觸及的危險區域、變形部位或高溫構件（如已焊接部位附近）。例如，對已安裝單元進行整體輪廓掃描，檢查其與設計模型的吻合度。

4. 數據完整，精度可靠： 現代高精度免棱鏡全站儀在短距離內（通常100-200米內）可以達到毫米級的精度，完全滿足鋼結構安裝的規范要求。通過多測回觀測等方法，可以進一步保證關鍵節點的測量精度。

三、 具體應用場景與實踐要點

在實際高空鋼結構測量中，免棱鏡模式的應用貫穿多個環節：

• 安裝定位與校正： 在鋼柱、鋼梁吊裝初步就位后，測量人員可迅速測量其頂端或特定特征點的三維坐標，與設計坐標對比，實時指揮吊裝人員進行前后、左右、上下的精確調整，直至完全符合設計要求。

• 變形監測與驗收： 在施工過程中或完成后，需要對結構進行穩定性監測。免棱鏡模式可以定期對預設的監測點進行復測，通過數據分析，及時發現結構的沉降、傾斜或撓度變形，確保施工安全與質量。在最終驗收時，可對任意抽樣點位進行快速檢測。

• 復雜節點與不規則構件測量： 對于管桁架、網架等復雜空間結構，節點多、角度各異。免棱鏡模式可以靈活地瞄準任何一個螺栓球、焊接球或桿件端點，高效完成整體模型的驗證。

為確保測量成功，需注意以下要點：

• 儀器選擇與校驗： 應選擇測程和精度滿足要求的免棱鏡全站儀，并定期進行校準。

• 目標表面特性： 激光束的反射強度受目標物體顏色、粗糙度和入射角影響。對于暗色、粗糙或強吸光的表面，測程會縮短甚至無法測距。必要時，可在目標點臨時粘貼簡易反射片以增強信號。

• 環境因素： 強光、雨雪、霧氣等惡劣天氣會影響激光傳播，應盡量避免在此類環境下進行高精度測量。

• 人員操作： 測量人員需要經過培訓，能夠熟練、穩定地瞄準目標，因為測點無實體棱鏡，完全依賴十字絲的照準精度。

       全站儀免棱鏡測量技術將測量人員從危險的高空作業中解放出來，以其高效、安全、靈活的特點，已經成為高空鋼結構測量中不可或缺的核心技術。它不僅解決了傳統測量的痛點，更通過提供全面、精確的實測數據，為保障高空鋼結構工程的施工質量、進度和安全提供了強有力的技術支撐，是現代建筑施工技術邁向數字化、智能化的重要體現。隨著技術的不斷進步，其應用前景將更加廣闊。
